نمای شیشه ای با سیستم کابل‌نت؛ از صفر تا صد اجرا و عملکرد

پاسخ مستقیم: نمای شیشه‌ای کابل‌نت چیست و اولین بار کجا اجرا شد؟

نمای شیشه ای کابل‌نت (Cable Net Glass Facade) نوعی نمای شیشه‌ای سازه‌ای است که در آن، شبکه‌ای از کابل‌های فولادی کشیده‌شده و پیش‌تنیده، شیشه‌ها را نگه می‌دارد. این سیستم با کاهش نیاز به قاب‌ها و پروفیل‌های متداول، امکان ایجاد نماهایی بسیار شفاف با دهانه‌های بزرگ را فراهم می‌کند.

یکی از نخستین نمونه‌های شاخص این فناوری، نمای شیشه‌ای هتل کمپینسکی در مونیخ آلمان است که با طراحی مهندس سازه، یورگ شلایش (Jörg Schlaich)، در اوایل دهه ۱۹۹۰ توسعه یافت و در سال ۱۹۹۳ اجرا شد. امروزه از این سیستم در لابی هتل‌ها، آتریوم مراکز تجاری، فرودگاه‌ها، ساختمان‌های فرهنگی و ورودی‌های بزرگ استفاده می‌شود؛ به‌ویژه در پروژه‌هایی که شفافیت و حذف موانع بصری اهمیت زیادی دارد.

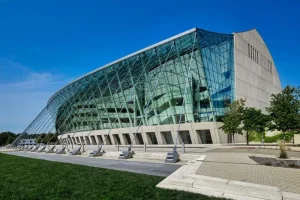

شیشه کابل‌نت چیست؟

کابل‌نت یک سیستم سازه‌ای برای نگهداری شیشه است که در آن، به‌جای تکیه بر شبکه متداول پروفیل‌های فلزی، از کابل‌های فولادی با مقاومت بالا استفاده می‌شود. کابل‌ها در دو جهت یا بر اساس هندسه طراحی‌شده در کنار یکدیگر قرار می‌گیرند و در محل تقاطع‌ها یا نقاط اتصال، به کمک قطعات مخصوص به شبکه‌ای منسجم تبدیل می‌شوند.

این شبکه معمولاً با اعمال نیروی پیش‌تنیدگی پایدار می‌شود تا بتواند در برابر بارهای واردشده، به‌خصوص فشار و مکش باد، مقاومت کند. شیشه‌ها نیز با اتصالات نقطه‌ای، یراق‌آلات مخصوص یا جزئیات مهندسی‌شده دیگر به شبکه متصل می‌شوند.

نکته مهم این است که کابل‌ها به‌تنهایی بار نمای شیشه‌ای را تحمل نمی‌کنند؛ تکیه‌گاه‌های پیرامونی، مهارها، اتصالات، شیشه‌ها و سازه اصلی ساختمان همگی باید به‌صورت یک سیستم هماهنگ طراحی شوند.

اجزای اصلی نمای شیشه‌ای کابل‌نت

انواع سیستم‌های نمای شیشه‌ای کابل‌نت

سیستم کابل‌نت را می‌توان براساس آرایش کابل‌ها، نحوه مهار و شیوه انتقال بار دسته‌بندی کرد. انتخاب نوع سیستم به ابعاد دهانه، شکل معماری، بار باد، میزان شفافیت موردنیاز و ظرفیت سازه اصلی بستگی دارد.

توجه: کابل‌نت دوطرفه و سیستم کابل‌مهار از نظر عملکرد سازه‌ای یکسان نیستند؛ هرچند هر دو برای کاهش عناصر حجیم در نمای شیشه‌ای به کار می‌روند.

کاربردهای نمای شیشه‌ای کابل‌نت

این سیستم بیشتر در پروژه‌هایی استفاده می‌شود که ایجاد یک سطح شیشه‌ای یکپارچه و کاهش حضور اجزای فلزی در میدان دید اهمیت دارد.

• فرودگاه‌ها و پایانه‌های مسافری: برای پوشش دیوارهای بزرگ و افزایش ورود نور طبیعی.

• لابی هتل‌ها و ساختمان‌های اداری: برای ایجاد ورودی شاخص و ارتباط بصری بین فضای داخل و خارج.

• مراکز خرید و آتریوم‌ها: برای جداره‌های بلند و شفاف در فضاهای عمومی.

• مراکز نمایشگاهی و فرهنگی: برای ایجاد دهانه‌های وسیع با حداقل موانع بصری.

• ساختمان‌های معماری خاص: در پروژه‌هایی که شفافیت حداکثری، سبکی بصری و جلوه سازه‌ای اهمیت دارد.

یکی از نمونه‌های شناخته‌شده، نمای شیشه‌ای هتل کمپینسکی در فرودگاه مونیخ است که شبکه کابلی آن برای ایجاد یک دیواره شیشه‌ای بزرگ و بسیار شفاف طراحی شد.

مزایای نمای کابل‌نت نسبت به سیستم‌های مشابه

مهم‌ترین مزایا

۱. شفافیت حداکثری: کابل‌ها می‌توانند در امتداد درزهای شیشه قرار گیرند؛ در نتیجه عناصر سازه‌ای کمتر در میدان دید دیده می‌شوند.

۲. کاهش عناصر حجیم نما: در بسیاری از پروژه‌ها، امکان کاهش وابستگی به پروفیل‌های متداول وجود دارد.

۳. آزادی بیشتر در طراحی معماری: شبکه کابل و اتصالات را می‌توان متناسب با ابعاد و ویژگی‌های پروژه طراحی کرد.

۴. امکان پوشش دهانه‌های وسیع: این سیستم برای برخی فضاهای بلند و باز که استفاده از قاب‌های معمولی محدودیت ایجاد می‌کند، گزینه مناسبی است.

با این حال، کابل‌نت لزوماً از هر سیستم دیگری سبک‌تر یا ارزان‌تر نیست؛ نتیجه به محاسبات سازه‌ای، ابعاد دهانه و جزئیات اجرایی بستگی دارد.

معایب و محدودیت‌های سیستم کابل‌نت

با وجود ظاهر شفاف و مدرن، نمای کابل‌نت از سیستم‌های تخصصی اجرای شیشه محسوب می‌شود و انتخاب آن بدون بررسی سازه‌ای می‌تواند هزینه و ریسک پروژه را افزایش دهد.

۱. هزینه طراحی و اجرای بالا

کابل‌های تخصصی، اتصالات سفارشی، مهارهای مقاوم و عملیات پیش‌تنیدگی ممکن است هزینه اولیه را نسبت به یک نمای متداول افزایش دهند. هزینه نهایی باید براساس طرح واقعی محاسبه شود.

۲. حساسیت به تغییرشکل

شبکه کابل انعطاف‌پذیر است و تحت فشار باد تغییرشکل می‌دهد. این حرکت باید در محاسبات لحاظ شود تا به شیشه، اتصالات و درزها تنش ناخواسته وارد نشود.

۳. نیاز به سازه پشتیبان مقاوم

نیروهای پیش‌تنیدگی و بارهای محیطی باید به سازه اصلی منتقل شوند. اگر سازه پیرامونی برای تحمل این نیروها مناسب نباشد، ممکن است به تقویت یا طراحی مجدد نیاز داشته باشد.

۴. اجرای دشوار و نیاز به نیروی متخصص

نصب کابل‌ها، تنظیم کشش، هم‌راستاسازی شبکه و جاگذاری پنل‌ها به تجهیزات دقیق و تیم اجرایی باتجربه نیاز دارد.

۵. حساسیت اتصالات و آب‌بندی

درزهای شیشه باید ضمن جلوگیری از نفوذ آب و هوا، حرکت‌های مجاز شبکه را نیز تحمل کنند. انتخاب جزئیات نامناسب می‌تواند باعث نشت آب یا ایجاد تنش در شیشه شود.

۶. نگهداری تخصصی

بازرسی دوره‌ای کابل‌ها، مهارها، اتصالات و درزهای آب‌بندی اهمیت دارد. برنامه نگهداری باید براساس شرایط محیطی و مشخصات سیستم تعیین شود.

صفر تا صد اجرای نمای شیشه‌ای کابل‌نت

اجرای این نما با نصب شیشه آغاز نمی‌شود؛ نخست باید رفتار سازه‌ای شبکه و نحوه انتقال نیرو به ساختمان مشخص شود. ترتیب دقیق عملیات ممکن است با توجه به طراحی و تجهیزات اجرایی تغییر کند، اما مراحل اصلی به شرح زیر است.

مرحله اول: بازدید و برداشت ابعاد پروژه

ابتدا ابعاد دهانه، ارتفاع نما، موقعیت ستون‌ها و تیرهای پیرامونی، شرایط دسترسی و وضعیت سازه ساختمان بررسی می‌شود.

در این مرحله باید مشخص شود که نما در چه شرایطی قرار می‌گیرد؛ برای مثال، یک دیوار شیشه‌ای داخلی در آتریوم از نظر بارگذاری با نمای خارجی در معرض باد یکسان نیست.

اطلاعات اولیه موردنیاز عبارت‌اند از:

• عرض و ارتفاع کلی نما

• ابعاد و تعداد تقریبی پنل‌های شیشه‌ای

• محل تکیه‌گاه‌های بالا، پایین و طرفین

• شرایط باد و سایر بارهای طراحی

• محدودیت‌های معماری و اجرایی



مرحله دوم: طراحی سازه و محاسبات مهندسی

در این مرحله، مهندس سازه آرایش کابل‌ها، میزان پیش‌تنیدگی، نیروهای وارد بر مهارها، تغییرشکل شبکه و عملکرد اتصالات را بررسی می‌کند.

مدل‌سازی باید رفتار غیرخطی کابل‌ها و تعامل آن‌ها با سازه پشتیبان را، متناسب با روش طراحی انتخاب‌شده، در نظر بگیرد. همچنین لازم است شرایط مختلف بارگذاری، از جمله فشار و مکش باد، تغییرات دما و مراحل نصب بررسی شوند.

نکته اجرایی: مقدار کشش کابل و ابعاد مهارها را نمی‌توان با یک عدد ثابت برای همه پروژه‌ها تعیین کرد. این مقادیر باید از محاسبات و نقشه‌های تأییدشده همان پروژه به دست آیند.

مرحله سوم: انتخاب شیشه مناسب

شیشه باید براساس ابعاد پنل، نوع اتصالات، بارهای واردشده، الزامات ایمنی و شرایط بهره‌برداری انتخاب شود.

در بسیاری از نماهای کابل‌نت از شیشه لمینت با لایه‌های شیشه سکوریت یا نیمه‌سکوریت استفاده می‌شود؛ اما ترکیب نهایی به محاسبات بستگی دارد. صرفاً انتخاب شیشه ضخیم‌تر، بدون بررسی تنش‌ها و نحوه مهار، تضمین‌کننده ایمنی نیست.

در طراحی باید موارد زیر بررسی شوند:

• ضخامت و ترکیب لایه‌های شیشه

• مقاومت در برابر بارهای طراحی

• رفتار شیشه در صورت شکست

• نوع و محل اتصالات

• لقی‌های لازم برای تغییرشکل شبکه

• الزامات شیشه ایمن برای محل نصب

مرحله چهارم: ساخت و نصب سازه پیرامونی

پیش از نصب کابل‌ها، تکیه‌گاه‌های پیرامونی و اجزای مهاری طبق نقشه‌های اجرایی آماده می‌شوند. این اجزا ممکن است شامل تیرهای فولادی، خرپا، صفحات اتصال و قطعات مهار کابل باشند.

پس از نصب، موقعیت، تراز، ظرفیت و کیفیت اتصالات کنترل می‌شود. دقت در این مرحله اهمیت زیادی دارد؛ زیرا خطا در محل مهارها می‌تواند بر شکل نهایی شبکه و نحوه قرارگیری شیشه‌ها تأثیر بگذارد.

مرحله پنجم: نصب کابل‌ها و ایجاد شبکه

کابل‌ها مطابق نقشه، به ترتیب مشخص نصب و به تکیه‌گاه‌های خود متصل می‌شوند. سپس اتصالات تقاطع‌ها و اجزای مربوط به نگهداری شیشه در محل‌های تعیین‌شده قرار می‌گیرند.

در شبکه‌های پیش‌تنیده، کشش کابل‌ها باید به‌صورت کنترل‌شده و طبق توالی اجرایی تعیین‌شده اعمال شود. این کار به تجهیزات مناسب، کنترل نیرو و بررسی تغییرشکل نیاز دارد.

در این مرحله، هرگونه انحراف از هندسه طراحی‌شده باید پیش از نصب شیشه بررسی و اصلاح شود.

مرحله ششم: تنظیم پیش‌تنیدگی و کنترل شبکه

پس از نصب کابل‌ها، مقادیر کشش و موقعیت شبکه بررسی می‌شود تا سیستم در محدوده طراحی قرار داشته باشد.

کنترل‌ها ممکن است شامل موارد زیر باشند:

• اندازه‌گیری کشش کابل‌ها طبق روش مصوب

• بررسی موقعیت گره‌ها و مهارها

• کنترل تغییرشکل شبکه

• بررسی عملکرد اتصالات

• تأیید شرایط لازم برای نصب شیشه

این مرحله یکی از بخش‌های حساس اجراست؛ زیرا تغییرشکل شبکه تحت بار می‌تواند بر تنش‌های شیشه و عملکرد درزها تأثیر بگذارد.

مرحله هفتم: نصب پنل‌های شیشه‌ای

پس از تأیید شبکه، پنل‌ها با تجهیزات حمل و بالابر مناسب به محل نصب منتقل می‌شوند. سپس با اتصالات طراحی‌شده در نقاط مشخص مهار می‌شوند.

در هنگام نصب باید از برخورد لبه‌های شیشه با قطعات فلزی، اعمال نیروی ناخواسته به گوشه‌ها و حذف لقی‌های پیش‌بینی‌شده جلوگیری شود. نحوه نصب و ترتیب قرارگیری پنل‌ها باید مطابق نقشه‌های اجرایی باشد.

همچنین بهتر است پیش از نصب کامل، جزئیات یک نمونه اتصال و نحوه قرارگیری شیشه بررسی و تأیید شود.

مرحله هشتم: آب‌بندی و تکمیل درزها

پس از نصب شیشه‌ها، درزهای بین پنل‌ها و اتصالات پیرامونی تکمیل می‌شوند. نوع درزگیر، واشر و جزئیات آب‌بندی باید با حرکت‌های مجاز سیستم و شرایط محیطی سازگار باشند.

هدف این نیست که تمام حرکت‌های شبکه حذف شوند؛ بلکه آب‌بندی باید بدون ایجاد محدودیت یا تنش نامناسب در شیشه، عملکرد موردنیاز را فراهم کند.

مرحله نهم: کنترل نهایی و تحویل پروژه

در پایان، کل نما از نظر هندسه، کیفیت اتصالات، آب‌بندی، وضعیت شیشه‌ها و عملکرد سازه‌ای بررسی می‌شود. آزمون‌های لازم نیز باید مطابق مشخصات پروژه و استانداردهای مربوط انجام شوند.

پس از تأیید نهایی، مستندات اجرایی، دستورالعمل نگهداری و برنامه بازرسی دوره‌ای به کارفرما تحویل داده می‌شوند.

نکات مهم در انتخاب و نگهداری نمای کابل‌نت

پیش از انتخاب این سیستم برای یک پروژه، بهتر است کارفرما و تیم طراحی چند موضوع را بررسی کنند:

• ابعاد دهانه: هرچه دهانه بزرگ‌تر باشد، اهمیت طراحی شبکه، مهارها و کنترل تغییرشکل بیشتر می‌شود.

• شرایط اقلیمی: سرعت باد، اختلاف دما و شرایط محیطی بر طراحی و نگهداری اثر می‌گذارند.

• نوع شیشه: انتخاب شیشه باید با اتصالات و رفتار سازه‌ای شبکه هماهنگ باشد.

• هزینه کل پروژه: علاوه بر قیمت شیشه، هزینه کابل‌ها، اتصالات، سازه پشتیبان، نصب تخصصی و نگهداری نیز باید در برآورد لحاظ شود.

• بازرسی دوره‌ای: وضعیت کابل‌ها، مهارها، اتصالات و درزهای آب‌بندی باید طبق برنامه نگهداری بررسی شود.



—————————————————————————————————————————————————————————————————-
