جانپناه سکوریت باشه یا لمینت؟
انتخاب شیشه مناسب برای جانپناه یکی از مهم‌ترین تصمیم‌ها در طراحی و اجرای بالکن، تراس، راه‌پله و روف‌گاردن است. جانپناه شیشه‌ای علاوه بر زیبایی و ایجاد دید باز، باید بتواند در برابر ضربه، فشارهای وارده و شرایط محیطی مقاومت کند و در صورت شکستن شیشه نیز خطر سقوط افراد یا قطعات شیشه را به حداقل برساند.
در اغلب کاربردهای جانپناه، شیشه لمینتِ ساخته‌شده از لایه‌های شیشه سکوریت، انتخاب ایمن‌تری است؛ زیرا لایه میانی می‌تواند قطعات شیشه شکسته را کنار هم نگه دارد. بااین‌حال، انتخاب نهایی به نوع مهار شیشه، ارتفاع جانپناه، بارهای طراحی، ابعاد پنل و الزامات مقرراتی بستگی دارد. شیشه سکوریت به‌تنهایی نیز در برخی سیستم‌های طراحی‌شده و با رعایت شرایط فنی می‌تواند کاربرد داشته باشد.
در این مقاله، انواع شیشه جانپناه، اجزای تشکیل‌دهنده، مقایسه مقاومت، الزامات مقرراتی و مزایای جانپناه شیشه‌ای را بررسی می‌کنیم.
جانپناه چیست؟

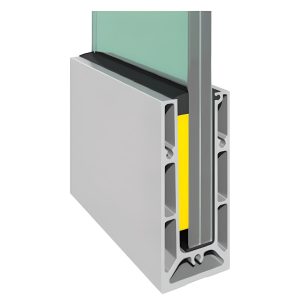

جانپناه یا حفاظ، سازه‌ای محافظ در لبه فضاهای مرتفع مانند بالکن، تراس، پاگرد، راه‌پله و بام قابل استفاده است که از سقوط افراد جلوگیری می‌کند. جانپناه شیشه‌ای نوعی حفاظ است که در آن، پنل‌های شیشه‌ای ایمن به کمک اتصالات و پایه‌های مناسب نصب می‌شوند تا ضمن حفظ ایمنی، مانع دید گسترده به محیط اطراف نباشند.
نکته مهم این است که ایمنی جانپناه فقط به ضخامت شیشه وابسته نیست. نوع شیشه، نحوه مهار، فاصله اتصالات، کیفیت زیرسازی و عملکرد کل مجموعه در زمان شکست نیز اهمیت دارند. استاندارد ASTM E2353 نیز آزمون عملکرد نرده‌های شیشه‌ای را از نظر مقاومت، ضربه و حفظ عملکرد حفاظتی پس از شکست بررسی می‌کند.
اجزای اصلی جانپناه شیشه‌ای عبارت‌اند از:
-
پنل شیشه‌ای: بخش اصلی حفاظ که باید بر اساس ابعاد، نوع کاربرد و بارهای وارده انتخاب شود.
-
پروفیل یا پایه نگهدارنده: معمولاً از آلومینیوم یا فولاد ساخته می‌شود و شیشه را در موقعیت طراحی‌شده ثابت نگه می‌دارد.
-
بست‌ها و اتصالات: شامل اسپیگات، بست‌های نقطه‌ای، گیره‌ها یا سایر اتصالات متناسب با سیستم نصب.
-
لاستیک‌ها و لقمه‌های محافظ: برای جلوگیری از تماس مستقیم شیشه با فلز و توزیع مناسب فشار در نقاط تماس.
-
هندریل یا دستگیره، در صورت نیاز: برای ایجاد تکیه‌گاه دست و تکمیل سیستم حفاظتی.
-
پیچ‌ها و مهارهای سازه‌ای: برای اتصال مطمئن پایه‌ها و پروفیل‌ها به بتن، فلز یا زیرسازی تأییدشده.
-
آب‌بند و متعلقات تکمیلی: برای محافظت از اتصالات در برابر رطوبت و شرایط محیطی، متناسب با طراحی سیستم.
مقایسه شیشه سکوریت و شیشه لمینت برای جانپناه
شیشه سکوریت چیست؟
شیشه سکوریت یا شیشه نشکنِ حرارت‌دیده، شیشه‌ای است که طی فرایند حرارتی کنترل‌شده، مقاومت مکانیکی آن در مقایسه با شیشه معمولی افزایش پیدا می‌کند. این شیشه هنگام شکست معمولاً به قطعات کوچک‌تری تبدیل می‌شود؛ بنابراین احتمال ایجاد بریدگی‌های شدید نسبت به شیشه معمولی کاهش می‌یابد، اما قطعات همچنان ممکن است از محل نصب خارج شوند و خطر سقوط ایجاد کنند.
شیشه لمینت چیست؟

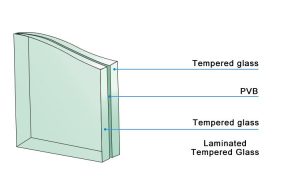

شیشه لمینت یا چندلایه از اتصال دو یا چند لایه شیشه با یک لایه میانی پلیمری، مانند PVB یا در برخی سیستم‌ها SGP، ساخته می‌شود. هنگام شکست، لایه میانی می‌تواند قطعات شیشه را در کنار هم نگه دارد و احتمال ریزش یکپارچه پنل را کاهش دهد.
لمینت الزاماً به معنای سکوریت بودن لایه‌های شیشه نیست؛ شیشه لمینت می‌تواند از شیشه معمولی، نیمه‌سکوریت یا سکوریت ساخته شود. برای جانپناه، نوع شیشه و لایه میانی باید با توجه به محاسبات سازه‌ای و عملکرد موردنیاز انتخاب شوند.
جدول مقایسه مقاومت شیشه سکوریت و لمینت
برای مقایسه منصفانه، فرض می‌کنیم هر دو نمونه ابعاد یکسان ۱۰۰ × ۱۰۰ سانتی‌متر دارند و ضخامت اسمی آن‌ها حدود ۱۰ میلی‌متر است. نمونه سکوریت، شیشه یکپارچه ۱۰ میلی‌متری و نمونه لمینت، شیشه دولایه ۵+۵ میلی‌متری با لایه میانی مناسب است. این دو نمونه از نظر ساختار کاملاً معادل نیستند؛ جدول زیر مقایسه کاربردی آن‌هاست، نه نتیجه یک آزمون استاندارد روی نمونه‌های همسان.
|
معیار مقایسه |
سکوریت یکپارچه ۱۰ میلی‌متری |
لمینت ۵+۵ میلی‌متری |
|---|---|---|
|
مقاومت در برابر ضربه |
بالا؛ وابسته به نوع ضربه و شرایط نصب |
وابسته به نوع شیشه و لایه میانی؛ می‌تواند عملکرد ایمنی مناسبی داشته باشد |
|
رفتار پس از شکست |
معمولاً به قطعات کوچک تبدیل می‌شود و پنل ممکن است از مهار خارج شود |
لایه میانی می‌تواند قطعات را نگه دارد و ریزش را کاهش دهد |
|
ایمنی در جانپناه مرتفع |
به طراحی سیستم و کنترل خطر سقوط قطعات وابسته است |
معمولاً گزینه مناسب‌تری برای حفظ مانع پس از شکست است |
|
مقاومت در برابر تغییرات دما |
عموماً بهتر از شیشه معمولی؛ کیفیت لبه و اختلاف دما مهم است |
وابسته به نوع شیشه، لایه میانی و شرایط ساخت |
|
مقاومت در برابر یخ‌زدگی |
خود شیشه به‌تنهایی معیار کافی نیست؛ آب در اتصالات می‌تواند مشکل‌ساز شود |
عملکرد به شیشه، لایه میانی، آب‌بندی و جزئیات نصب وابسته است |
|
هزینه اولیه |
معمولاً کمتر |
معمولاً بیشتر، به‌خصوص در ساختارهای چندلایه تخصصی |
|
وزن و نحوه نصب |
نسبتاً ساده‌تر، اما نیازمند مهار مهندسی‌شده |
معمولاً سنگین‌تر در ساختارهای مشابه و نیازمند اتصالات متناسب |
|
کاربرد پیشنهادی |
سیستم‌هایی که استفاده از شیشه تک‌لایه در آن‌ها از نظر فنی مجاز و ایمن باشد |
جانپناه‌هایی که حفظ قطعات و عملکرد حفاظتی پس از شکست اهمیت زیادی دارد |
مقاومت در برابر حرارت و یخ‌زدگی
-
شیشه سکوریت: به دلیل عملیات حرارتی، معمولاً در برابر اختلاف دمای ناگهانی نسبت به شیشه معمولی مقاوم‌تر است؛ اما این ویژگی به معنای مقاومت نامحدود در برابر شوک حرارتی نیست.
-
شیشه لمینت: مقاومت حرارتی آن به نوع شیشه‌های تشکیل‌دهنده، لایه میانی و کیفیت ساخت وابسته است. لایه میانی ممکن است در دماهای بالا یا پایین، بسته به جنس و شرایط بهره‌برداری، رفتار متفاوتی داشته باشد.
-
در مناطق سردسیر: یخ‌زدگی معمولاً بیش از آنکه مسئله‌ای صرفاً مربوط به خود شیشه باشد، به نفوذ آب در اتصالات، انبساط و انقباض اجزا، آب‌بندی و دوام لایه میانی مربوط می‌شود.
بنابراین، برای انتخاب شیشه مناسب در مناطق سردسیر یا مناطقی با اختلاف دمای زیاد، باید مشخصات فنی محصول، شرایط محیطی و جزئیات نصب بررسی شوند. نمی‌توان بدون آزمون و اطلاعات فنی، یک دمای تحمل ثابت یا برتری مطلق برای همه انواع سکوریت و لمینت تعیین کرد.
هزینه جانپناه شیشه‌ای سکوریت بیشتر است یا لمینت؟
در شرایط مشابه، شیشه لمینت معمولاً هزینه اولیه بیشتری دارد؛ زیرا فرایند تولید چندلایه و استفاده از لایه میانی به هزینه ساخت اضافه می‌کند. البته قیمت نهایی به ضخامت، ابعاد، رنگ، نوع لایه میانی، تعداد لایه‌ها، سیستم نصب و هزینه اجرا وابسته است.
برای مقایسه قیمت، صرفاً قیمت هر مترمربع شیشه کافی نیست؛ بهتر است هزینه کامل سیستم شامل شیشه، پروفیل، اتصالات، زیرسازی، حمل و نصب بررسی شود. به‌ویژه در جانپناه‌های مرتفع، صرفه‌جویی اولیه نباید باعث کاهش ایمنی سیستم شود.
۳. قوانین و الزامات نظام مهندسی درباره نوع شیشه جانپناه
در ایران، یکی از مراجع مهم برای طراحی و اجرای جانپناه، مبحث چهارم مقررات ملی ساختمان با عنوان الزامات عمومی ساختمان است. در بندهای مربوط به حفاظ‌ها، جانپناه‌ها و دست‌اندازها، بر برخورداری این اجزا از مقاومت و ایمنی لازم تأکید شده است.
مطابق بندهای ۴-۹-۹-۱-۱ تا ۴-۹-۹-۱-۴ از ویرایش سوم مبحث چهارم (۱۳۹۶)، الزامات مرتبط با ارتفاع، فاصله اجزای حفاظ و استفاده از شیشه ایمن در جانپناه‌های شیشه‌ای مطرح شده‌اند.
مهم‌ترین نکات قابل توجه عبارت‌اند از:
-
ارتفاع حفاظ: در متن ویرایش یادشده، حداقل ارتفاع جانپناه از سطح فضای قابل دسترس ۱٫۱۰ متر و از لبه پله یا سطح شیب‌دار ۰٫۹۰ متر ذکر شده است. ضوابط مرتبط با نوع فضا و ویرایش مقررات قابل اجرا باید کنترل شوند.
-
فاصله اجزای حفاظ: در موارد مشمول بند مربوط، فاصله خالی بین نرده‌های عمودی نباید از ۱۱ سانتی‌متر بیشتر باشد.
-
ایمنی شیشه: استفاده از شیشه ایمن و غیرریزنده برای جانپناه‌ها و دست‌اندازهای شیشه‌ای الزامی دانسته شده است.
-
ایمنی کل سیستم: انتخاب شیشه به‌تنهایی کافی نیست؛ پایه‌ها، اتصالات، مهارها و زیرسازی نیز باید توان تحمل بارهای طراحی را داشته باشند
- نوع شیشه : مبحث چهارم مقررات ملی ساختمان، نوع شیشه را با عنوان مشخص «سکوریت» یا «لمینت» الزام نکرده؛ بلکه استفاده از شیشه «ایمن و غیرریزنده» را الزامی دانسته است.پ
آیا مقررات ایران استفاده از شیشه سکوریت را ممنوع کرده است؟
از الزام به استفاده از شیشه ایمن و غیرریزنده، نمی‌توان بدون بررسی سایر ضوابط نتیجه گرفت که تمام انواع شیشه سکوریت در هر شرایطی ممنوع‌اند یا همه انواع لمینت قابل قبول هستند. معیار اصلی، انطباق محصول و سیستم نصب‌شده با الزامات ایمنی و عملکردی قابل اجراست.
برای درک بهتر موضوع، در مبحث ۲۴ مقررات ساختمانی کالیفرنیا در سال ۲۰۲۵، شیشه مورد استفاده در دست‌اندازها و حفاظ‌ها اصولاً به‌صورت لمینت از شیشه تمام‌سکوریت یا نیمه‌مقاوم‌شده تعریف شده است؛ با این حال، برای شیشه سکوریت یکپارچه نیز استثنایی با شرایط مشخص پیش‌بینی شده است. این مقررات آمریکایی، قانون لازم‌الاجرای ایران نیست، اما نمونه‌ای از رویکرد ایمنی در طراحی حفاظ‌های شیشه‌ای است.
برای پروژه‌های اجرایی، توصیه می‌شود آخرین ویرایش لازم‌الاجرای مقررات ملی ساختمان، ضوابط شهرداری و الزامات مرجع صدور پروانه بررسی شود و نوع شیشه با تأیید مهندس طراح انتخاب گردد.
مزایای استفاده از جانپناه شیشه‌ای
جانپناه شیشه‌ای به دلیل ترکیب زیبایی و عملکرد، در ساختمان‌های مسکونی، تجاری و اداری کاربرد گسترده‌ای دارد. مهم‌ترین مزایای آن عبارت‌اند از:
-
حفظ دید و نور طبیعی: شفافیت شیشه باعث می‌شود چشم‌انداز محیط کمتر مسدود شود و نور طبیعی بهتر در فضا جریان پیدا کند.
-
ظاهر مدرن و مینیمال: جانپناه شیشه‌ای با سبک‌های معماری معاصر، نماهای مدرن و طراحی داخلی مینیمال هماهنگی دارد.
-
ایمنی در صورت انتخاب صحیح: استفاده از شیشه ایمن، مهار مناسب و طراحی مهندسی‌شده می‌تواند خطر سقوط افراد را کاهش دهد.
-
تنوع در طراحی: امکان استفاده از شیشه شفاف، دودی، برنز، مات یا طرح‌دار وجود دارد.
-
نگهداری نسبتاً آسان: شیشه در برابر بسیاری از عوامل محیطی مقاوم است و با نظافت مناسب، ظاهر خود را حفظ می‌کند.
-
امکان هماهنگی با متریال‌های مختلف: شیشه را می‌توان با پروفیل آلومینیومی، فولاد ضدزنگ و سایر سیستم‌های معماری ترکیب کرد.
-
افزایش جذابیت بصری ملک: اجرای اصولی جانپناه شیشه‌ای می‌تواند کیفیت بصری بالکن، تراس و راه‌پله را ارتقا دهد.
البته شیشه به نظافت دوره‌ای نیاز دارد و آثار لکه آب، گردوغبار و اثر انگشت روی آن ممکن است به‌وضوح دیده شوند. همچنین، کیفیت نهایی کار تا حد زیادی به جزئیات نصب و نگهداری اتصالات وابسته است.
سوالات متداول
۱. برای جانپناه بالکن، سکوریت بهتر است یا لمینت؟
در بسیاری از پروژه‌های بالکن، لمینت ساخته‌شده از لایه‌های سکوریت انتخاب مناسب‌تری است؛ زیرا در صورت شکست، لایه میانی می‌تواند قطعات را نگه دارد. انتخاب نهایی باید بر اساس طراحی سیستم و الزامات پروژه انجام شود.
۲. آیا شیشه سکوریت هنگام شکستن از قاب خارج می‌شود؟
ممکن است. شیشه سکوریت هنگام شکست معمولاً به قطعات کوچک تبدیل می‌شود، اما باقی ماندن یا خارج شدن قطعات به نحوه مهار پنل بستگی دارد. به همین دلیل، در طراحی جانپناه باید خطر سقوط قطعات نیز بررسی شود.
۳. آیا شیشه لمینت کاملاً نشکن است؟
خیر. شیشه لمینت نیز ممکن است بر اثر ضربه شدید یا بارگذاری نامناسب بشکند. مزیت اصلی آن این است که لایه میانی می‌تواند پس از شکست، قطعات را به هم متصل نگه دارد؛ اما این ویژگی تضمین نمی‌کند که پنل در تمام شرایط همچنان نقش حفاظتی خود را حفظ کند.
۴. حداقل ضخامت شیشه جانپناه چقدر است؟
ضخامت واحدی برای تمام جانپناه‌ها وجود ندارد. ابعاد پنل، ارتفاع، تعداد لبه‌های مهارشده، نوع پایه، بارهای وارده و ساختار شیشه در تعیین ضخامت مناسب مؤثرند. ضخامت باید بر اساس محاسبات فنی و مشخصات سیستم انتخاب شود.
۵. آیا شیشه لمینت برای مناطق سردسیر مناسب است؟
بله، به شرط آنکه نوع شیشه، لایه میانی، اتصالات و آب‌بندی برای شرایط محیطی پروژه مناسب باشند. یخ‌زدگی، نفوذ آب و تغییرات دمایی باید در طراحی جزئیات نصب لحاظ شوند.
۶. آیا جانپناه شیشه‌ای بدون فریم ایمن است؟
می‌تواند ایمن باشد، اما بدون فریم بودن به معنی بی‌نیازی از مهار مهندسی‌شده نیست. پروفیل پایه، بست‌های نقطه‌ای یا سایر اتصالات باید متناسب با نوع سیستم طراحی و نصب شوند.
۷. شیشه سکوریت و لمینت از نظر قیمت چه تفاوتی دارند؟
در شرایط مشابه، لمینت معمولاً گران‌تر است. بااین‌حال، قیمت نهایی به ساختار شیشه، ضخامت، ابعاد، نوع اتصالات و هزینه نصب بستگی دارد؛ بنابراین مقایسه باید بر اساس مشخصات فنی یکسان انجام شود.
۸. برای جانپناه شیشه‌ای راه‌پله چه نوع شیشه‌ای مناسب است؟
معمولاً شیشه لمینت ایمن با ساختار مناسب برای بارگذاری و نحوه مهار، گزینه‌ای قابل بررسی است. چون جانپناه راه‌پله مستقیماً با ایمنی کاربران مرتبط است، طراحی باید بارهای وارد بر حفاظ و رفتار سیستم پس از شکست را نیز در نظر بگیرد.
