اجزای نمای کرتین وال

اجزای نمای کرتین وال در کنار هم یک سیستم پوششی مدرن را برای ساختمان ها شکل می دهند. این نما های شیشه ای که به دیواره ای پرده ای نیز معروف هستند، تفاوت بنیادینی با نما های سنتی دارند. برخلاف دیوار های متعارف، کرتین وال بخشی از سازه اصلی ساختمان نیست.

این سیستم، وزن خود را از طریق یک اسکلت مستقل مدیریت کرده و این بار را به طور مستقیم به طبقات ساختمان منتقل می سازد. درک نقش و عملکرد هر یک از این اجزا، کلید دستیابی به نمایی است که، زیبایی بصری خلق و در برابر باد، باران، زلزله و نفوذ آب نیز مقاومت بالایی از خود نشان می دهد. این مقاله به بررسی ساختار، انواع و مزایای این سیستم می پردازد.

اجزا و مشخصات فنی نمای کرتین وال

اجزای نمای کرتین وال یک سیستم مهندسی شده منسجم را تشکیل می دهند که، هر قطعه در آن وظیفه ای مشخص بر عهده دارد. هسته اصلی این سیستم، قاب یا اسکلت آلومینیومی می باشد که، از دو بخش عمودی و افقی تشکیل می گردد.

پروفیل های عمودی که مولیون نام دارند، ستون های اصلی نما هستند. این المان های عمودی، بار اصلی وزن شیشه ها و نیرو های وارده را تحمل کرده و آن را به سازه ساختمان منتقل می کنند.

در مقابل، پروفیل های افقی با نام ترنسم یا ترانزوم، بین مولیون ها قرار گرفته و شبکه قاب بندی را تکمیل می کنند. این المان های افقی، بار های افقی را به مولیون ها منتقل و محل استقرار شیشه ها را مشخص می سازند.

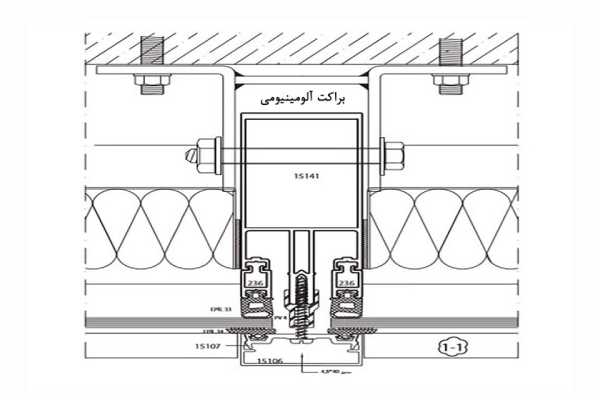

اتصال این اسکلت فلزی به بدنه اصلی ساختمان، توسط قطعاتی فولادی به نام براکت یا انکر صورت می پذیرد. براکت ها به صورت تحتانی، میانی و بالایی نصب شده و امکان انتقال ایمن بار ها را فراهم می کنند.

برای اتصال طولی پروفیل های آلومینیومی در ساختمان های بلند مرتبه، از قطعه ای به نام اکسپنشن استفاده می گردد. این قطعه از اجزای نمای کرتین وال، انبساط و انقباض حرارتی پروفیل ها را مدیریت کرده و از ایجاد تنش های مخرب جلوگیری می نماید.

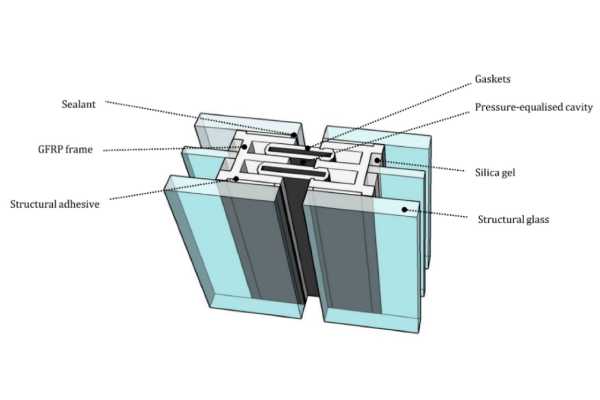

پوشش نهایی این اسکلت، شیشه های دو یا چند جداره است. این شیشه ها روی قاب های نگهدارنده قرار گرفته و سطح یکپارچه نما را ایجاد می سازند. شیشه های دوجداره، علاوه بر تامین دید و نور گیری، نقش یک عایق حرارتی و صوتی موثر را ایفا می نمایند.

برای آب بندی و درز بندی کامل بین شیشه و قاب آلومینیومی، از نوار های لاستیکی مخصوص استفاده می شود. این لاستیک های انعطاف پذیر، معمولا از جنس EPDM ساخته شده و در برابر نور خورشید، باران و تغییرات دمایی مقاومت بالایی دارند. آن ها از نفوذ آب و هوا به داخل ساختمان جلوگیری کرده و ضربه های جزئی را جذب خواهند کرد.

نحوه اجرای نمای کرتین وال

اجزای نمای کرتین وال، شامل قاب های آلومینیومی، پانل های شیشه ای، واشر های عایق بندی و اتصالات مکانیکی تخصصی می شوند. نحوه اجرای این سیستم مدرن، فرآیندی دقیق و چند مرحله ای خواهد بود که، موفقیت آن در گرو دقت در هر مرحله می باشد. فرآیند اجرا شامل؛

１. بررسی و زیر سازی

ابتدا وضعیت سازه اصلی ساختمان (اسکلت) به دقت بررسی می شود. سپس نقاط اتصال (نگهدارنده های فلزی یا براکت ها) با تراز دقیق و مطابق نقشه های محاسباتی روی سازه نصب می گردند. این براکت ها وظیفه انتقال بار، باد و وزن نما به سازه اصلی را بر عهده دارند.

２. نصب قاب ها (فریم)

در مرحله بعد، پروفیل های آلومینیومی عمودی (مولین ها) و سپس افقی (ترانزوم ها) با استفاده از اتصالات مخصوص به براکت ها متصل شده و شبکه اصلی قاب را تشکیل می دهند. رعایت، تراز و هم محوری در این مرحله برای جلوگیری از فشار های نامتقارن حیاتی است.

３. نصب پانل ها و عایق بندی

پانل های پیش ساخته شیشه ای (یا از جنس دیگر) در داخل قاب ها قرار گرفته و با استفاده از گیری های مخصوص، محکم می شوند. پیش از نهایی سازی، در صورت نیاز تمام اجزای نمای کرتین وال، درز ها و فواصل با استفاده از نوار ها و درز بند های الاستومری مرغوب و نیز چسب های درز گیر سیلیکونی به طور کامل عایق بندی خواهند شد. این مرحله کلیدی، باعث آب بندی و مقاومت در برابر نفوذ هوا و رطوبت می گردد.

４. بازرسی نهایی و پاک سازی

در پایان، کل سیستم از نظر تراز، استحکام اتصالات و کیفیت درز گیری بازرسی شده و سطح شیشه ها پاک سازی می شود. اجرای صحیح، منجر به ایجاد نمایی یکپارچه، بادوام و با عملکرد بهینه می شود.

در جدول زیر به طور خلاصه نحوه اجرای نمای کرتین وال ارائه شده است.

مزایای نمای کرتین وال

اجزای نمای کرتین وال، سیستمی پیش ساخته شامل؛ قاب های آلومینیومی، صفحات شیشه ای و اتصالات تخصصی است که به عنوان پوشش غیر ساز های نما، استحکام و زیبایی ساختمان را تضمین خواهد کرد. این سیستم مدرن با طراحی ماژولار و مزایای کلیدی که دارد، انعطاف پذیری بالایی در معماری ایجاد می نماید. از جمله مزایای این نما شامل؛

· عایق بندی کارآمد

شیشه های دو جداره و پروفیل های ترمال بریک، عایق حرارتی و صوتی ایده آلی ایجاد و مصرف انرژی را تا ۴۰٪ کاهش می دهند.

·  مقاومت استثنایی

ترکیب قاب های آلومینیومی با شیشه های لمینیت، مقاومت در برابر باد، زلزله و آتش سوزی را افزایش می دهند.

· سرعت اجرا

نصب قطعات پیش ساخته اجزای نمای کرتین وال، زمان اجرا را تا ۶۰٪ نسبت به نما های سنتی کاهش خواهند داد.

· تنوع طراحی

امکان ترکیب با متریال هایی مانند کامپوزیت و سنگ در پنل های جداگانه، منحنی ها و زوایای متنوعی را ممکن می سازد.

· نگهداری کم هزینه

سطح صاف شیشه ها و عدم نیاز به رنگ آمیزی، هزینه های بلند مدت را به حداقل می رساند.

سخن پایانی

اجزای نمای کرتین وال با همکاری یک دیگر، انقلابی در پوسته خارجی ساختمان های مدرن ایجاد کرده اند. این سیستم، تنها یک پوشش شیشه ای زیبا نیست بلکه، یک ساختار مهندسی شده پیچیده است که امنیت، پایداری و کارایی را به ارمغان می آورد.

از اسکلت آلومینیومی تحمل کننده بار گرفته تا شیشه های عایق و درز بند های دقیق هر قطعه نقش خود را به درستی ایفا می نماید.

آگاهی از ویژگی های منحصر به فرد این سیستم از جمله خود ایستایی، سبکی، عایق بندی عالی و سرعت نصب بالا به تصمیم گیرندگان امکان می دهد تا انتخاب آگاهانه تری داشته باشند.

موفقیت یک پروژه کرتین وال در گرو دقت در طراحی، انتخاب مواد با کیفیت و اجرای اصولی توسط نیرو های متخصص می باشد، این ویژگی ها توسط گروه حرفه ای و با تجربه ما در سایت نوول گلس به خوبی امکان پذیر می گردد.

سوالات متداول

مزایای اجرای نمای کرتین وال چیست؟

• با نصب اجزای نمای کرتین وال، این نما، به عایق صوتی و حرارتی ایده آلی تبدیل می شود.
• مقاومت و استحکام مطلوب در مقابل باد، باران و زلزله
• به سبب وجود قطعات پیش ساخته نصب در کوتاه ترین زمان اتفاق می افتد.
• امکان ترکیب و اجرا با متریال های مختلف
• نگهدار و محافظت راحت

آیا این نوع نما واقعا در مصرف انرژی صرفه جویی می کند؟

بله، عایق بندی کارآمد و اصولی فواصل و درز ها با استفاده از ابزار مناسب، از هدر رفت انرژی جلوگیری کرده و مصرف انرژی را تا۴۰ درصد کاهش می دهد.
